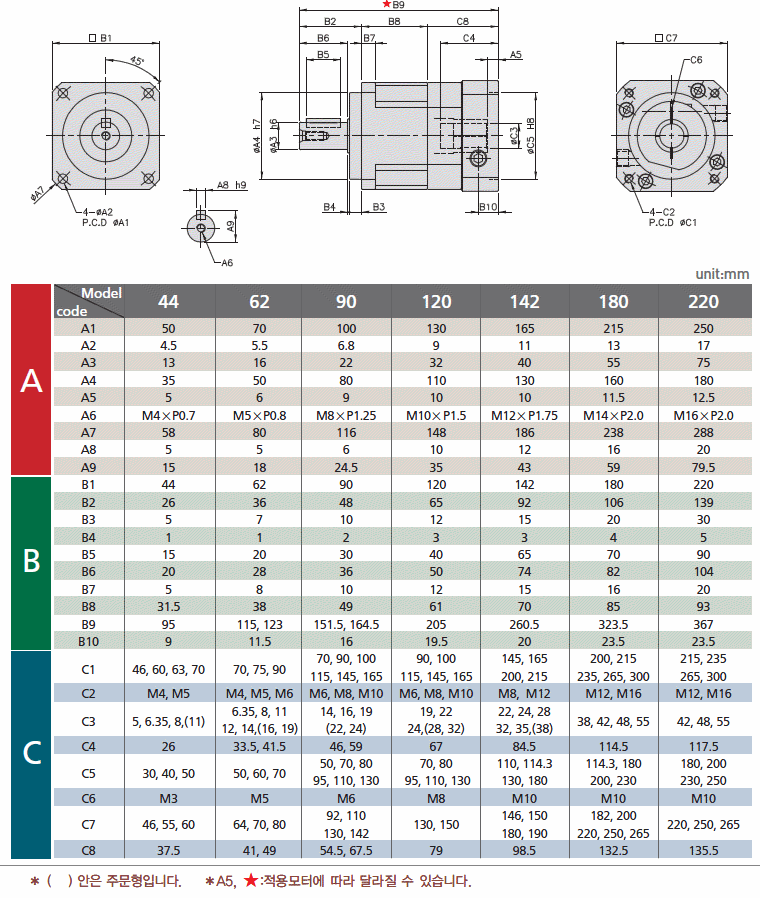

1. KSB 시리즈 1단 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
1단 |
KSB44 |
|
|
|
|
| KSB62 |
|
|
|
||
| KSB90 |
|
|
|
||
| KSB120 |
|
|
|
||
| KSB142 |
|
|
|
||
| KSB180 |
|
|
|
||
| KSB220 |
|
|
|

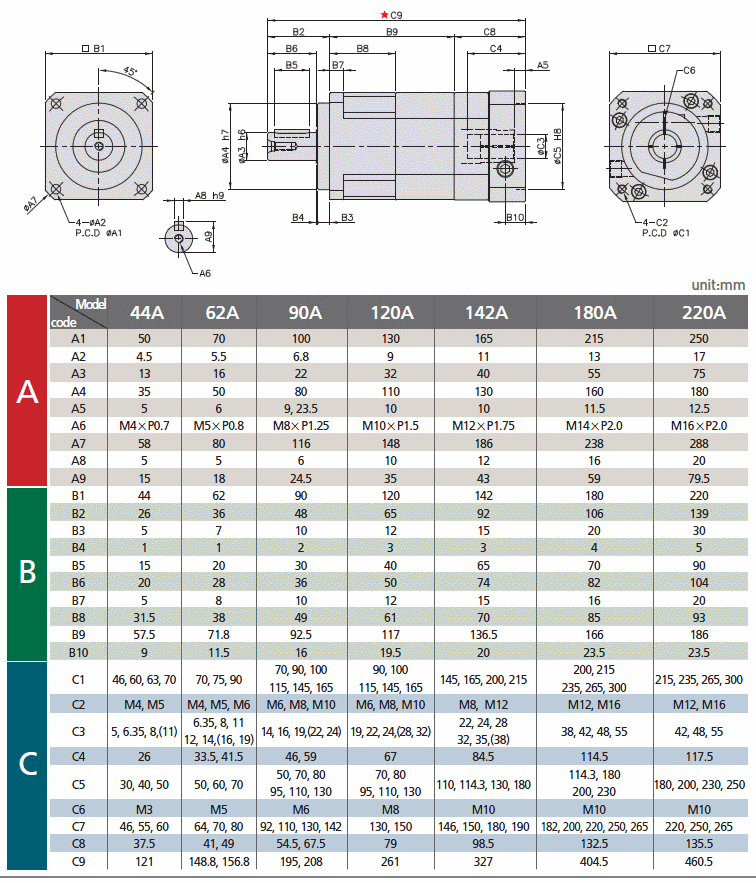

2. KSB 시리즈 2단 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
2단 |
KSB44 |
|
|
|
|
| KSB62 |
|
|
|
||
| KSB90 |
|
|
|
||
| KSB120 |
|
|
|
||
| KSB142 |
|
|
|
||
| KSB180 |
|
|
|
||
| KSB220 |
|
|
|

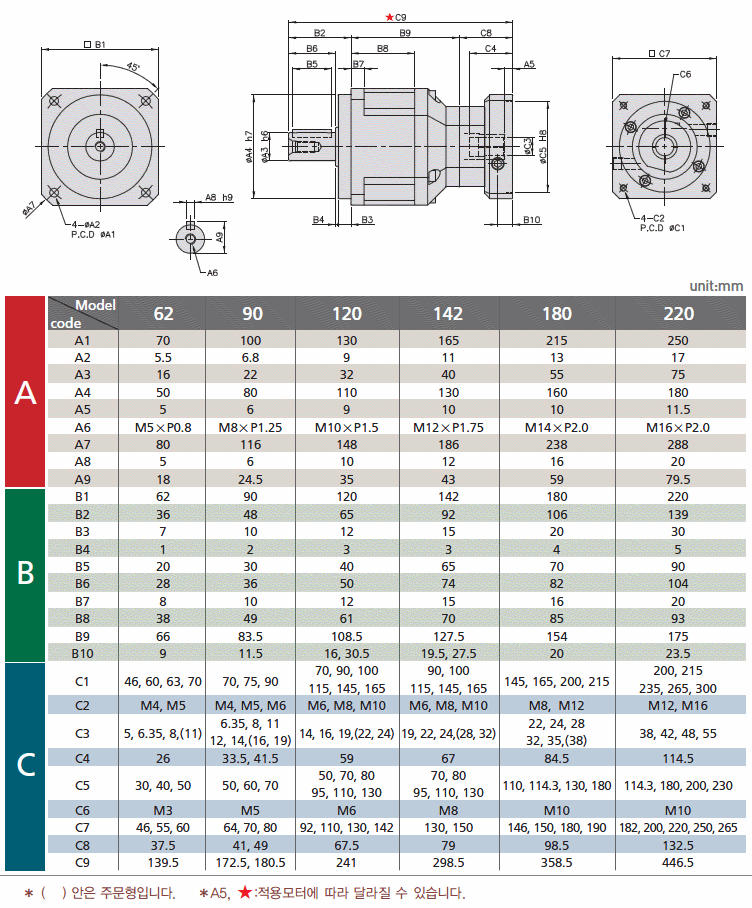

3. KSB 시리즈 2단(S) 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
1단 |
KSB62A |
|
|
|
|
| KSB90A |
|
|
|
||
| KSB120A |
|
|
|
||
| KSB142A |
|
|
|
||
| KSB180A |
|
|
|
||
| KSB220A |
|
|
|
