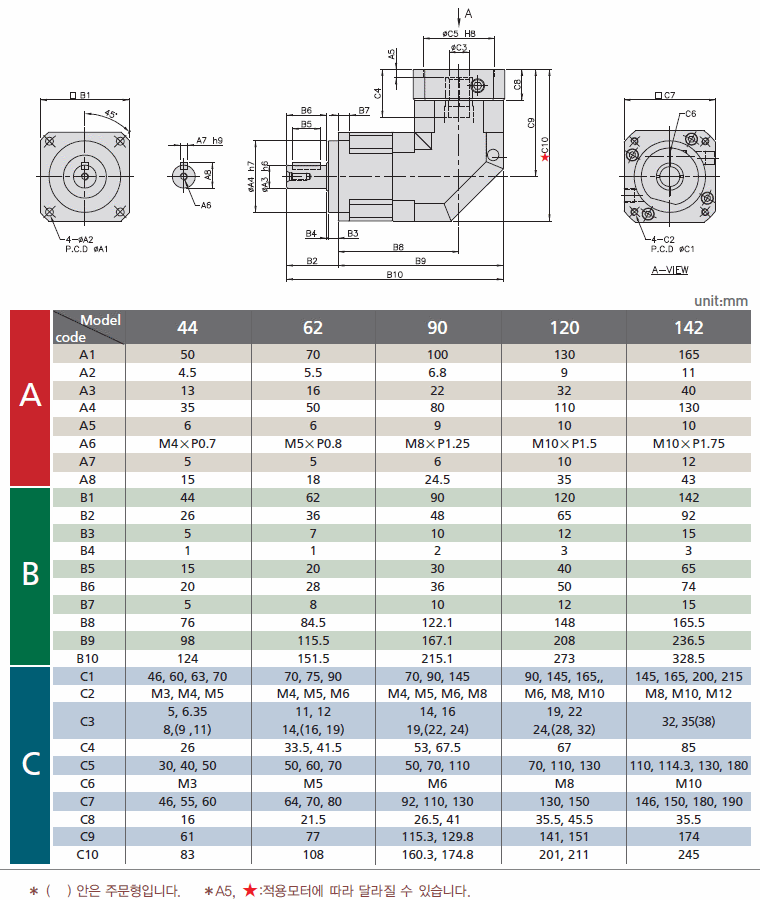

1. KSBL 시리즈 1단 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
1단 |
KSBL44 |
|
|
|
|
| KSBL62 |
|
|
|
||
| KSBL90 |
|
|
|
||
| KSBL120 |
|
|
|
||
| KSBL142 |
|
|
|
||
| KSBL180 |
|
|
|
||
| KSBL220 |
|
|
|

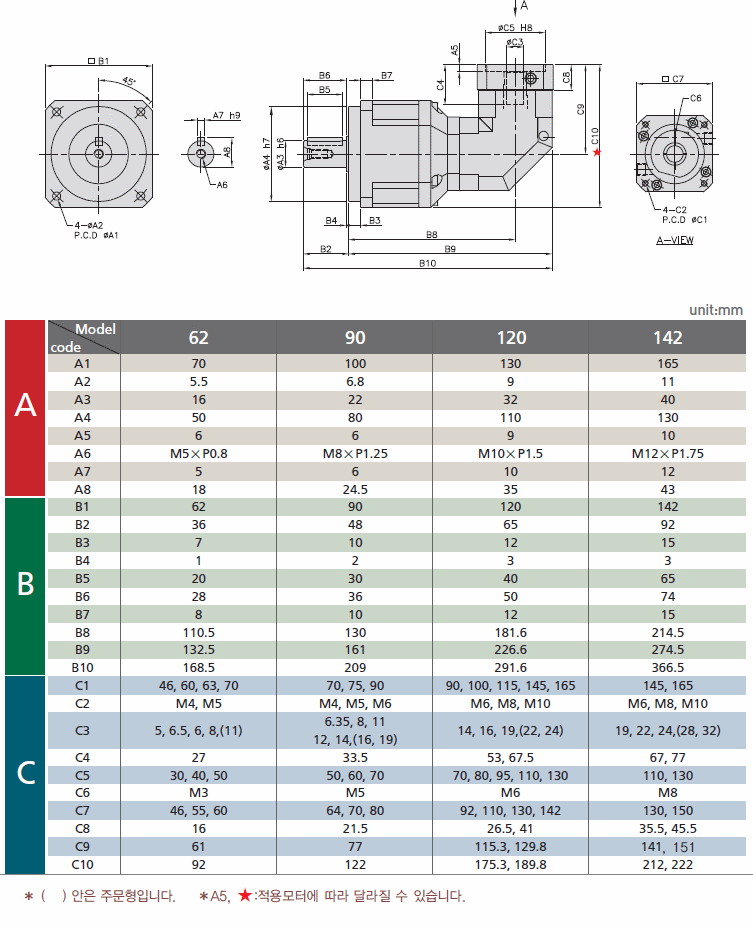

2. KSBL 시리즈 2단 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
2단 |
KSBL44 |
|
|
|
|
| KSBL62 |
|
|
|
||
| KSBL90 |
|
|
|
||
| KSBL120 |
|
|
|
||
| KSBL142 |
|
|
|
||
| KSBL180 |
|
|
|
||
| KSBL220 |
|
|
|

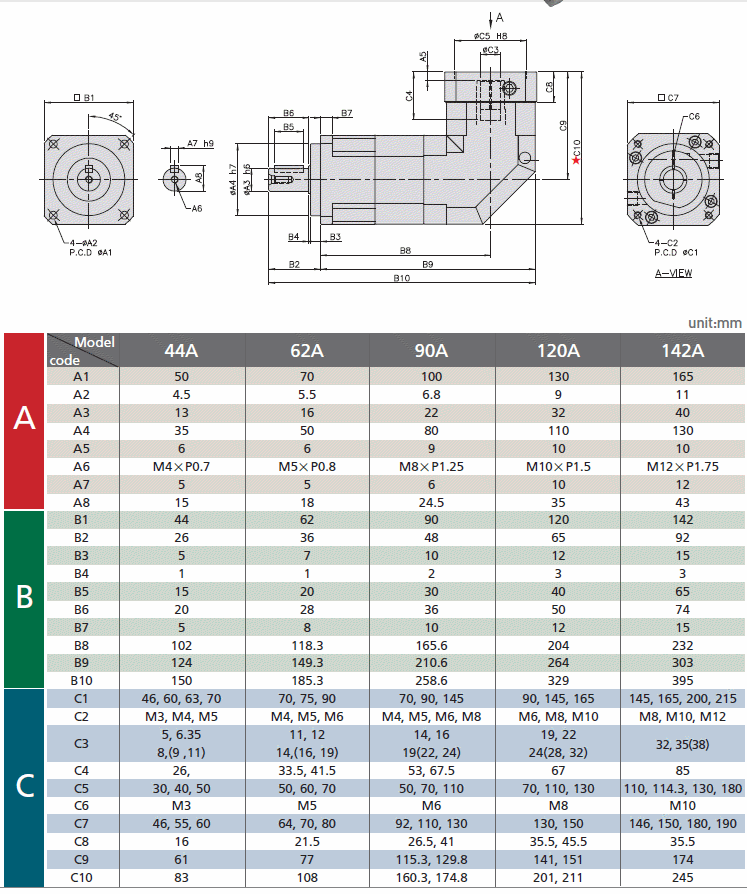

3. KSBL 시리즈 2단(S) 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
2단A |
KSBL62A |
|
|
|
|
| KSBL90A |
|
|
|
||
| KSBL120A |
|
|
|
||
| KSBL142A |
|
|
|
||
| KSBL180A |
|
|
|
||
| KSBL220A |
|
|
|
