서보모터용 감속기 KSBL220 시리즈 외형도 및 도면

이 부분은 iframe 대응의 브라우저로 봐 주세요.

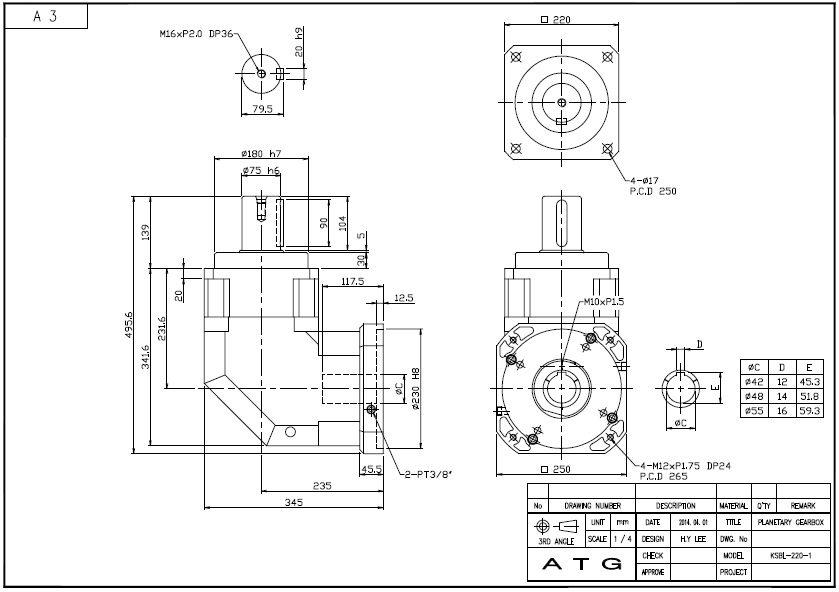

1. KSBL220 시리즈 1단 감속기 외형도.

KSBL220 시리즈 1단 감속기 외형도.

KSBL220 시리즈 외형도 및 카다로그(KSBL220-(감속비율)-P1

감속기모델명: KSBL220-003-P1,KSBL220-004-P1,KSBL220-005-P1,KSBL220-006-P1,KSBL220-007-P1,KSBL220-008-P1,KSBL220-009-P1,KSBL220-010-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSBL 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP502, HF-SP502B, HF-SP702, HF-SP702B, HA-LP11K2, HA-LP11K2B
MR-J2S 시리즈	HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B, HA-LFS11K2, HA-LFS11K2B

KSBL 시리즈 1단 감속기 SPEC.

KSBL 감속기 1단 SPEC.

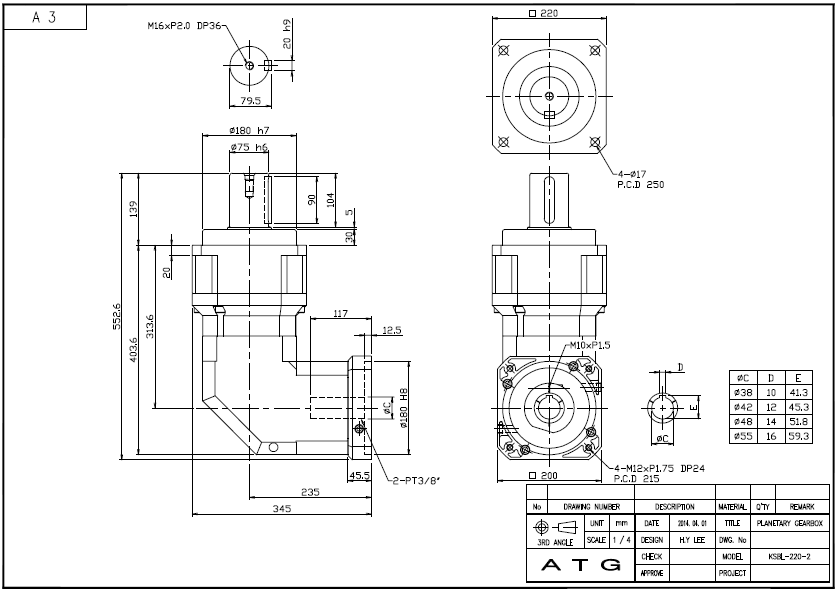

2. KSBL220 시리즈 2단 감속기 외형도.

KSBL220 시리즈 외형도 및 카다로그(KSBL220-(감속비율)-P1)

감속기모델명: KSBL220-015-P1,KSBL220-020-P1,KSBL220-025-P1,KSBL220-030-P1,KSBL220-035-P1,KSBL220-040-P1,KSBL220-050-P1,
KSBL220-060-P1,KSBL220-070-P1,KSBL220-080-P1,KSBL220-090-P1,KSBL220-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSBL 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B
MR-J2S 시리즈	HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B

KSBL 시리즈 2단 감속기 SPEC.

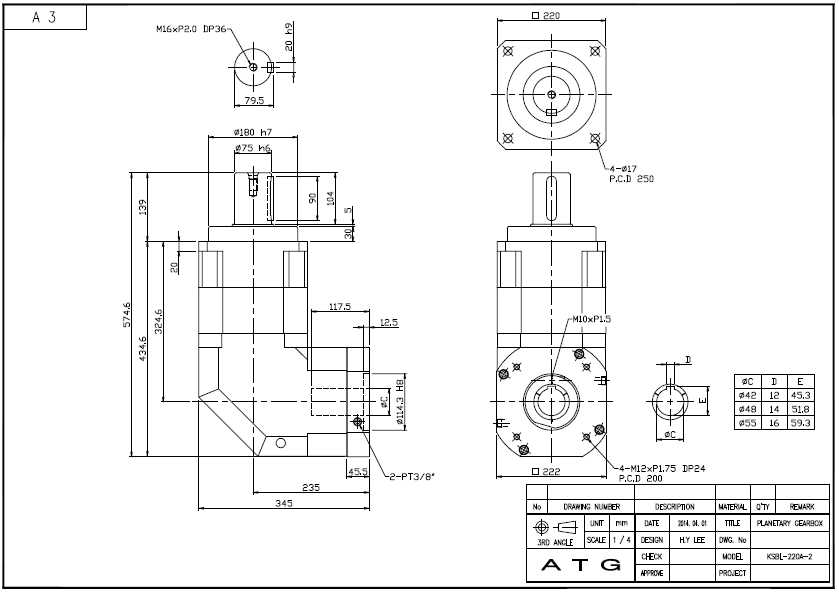

3. KSBL220A 시리즈 2단 감속기 외형도.

KSBL220A 시리즈 외형도 및 카다로그(KSBL220A-(감속비율)-P1)

감속기모델명: KSBL220A-015-P1,KSBL220A-020-P1,KSBL220A-025-P1,KSBL220A-030-P1,KSBL220A-035-P1,KSBL220A-040-P1,KSBL220A-050-P1,
KSBL220A-060-P1,KSBL220A-070-P1,KSBL220A-080-P1,KSBL220A-090-P1,KSBL220A-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSBL 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B
MR-J2S 시리즈	HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B

KSBL 시리즈 2단 감속기 SPEC.
