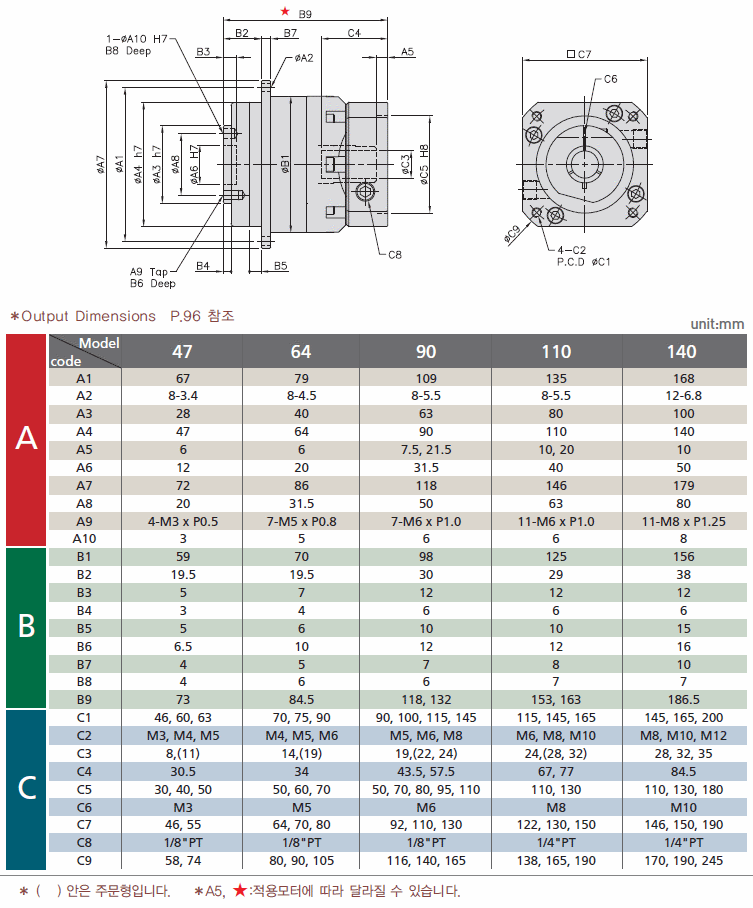

1. KSD 시리즈 1단 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
1단 |
KSD47 |
|
|
|
|
| KSD64 |
|
|
|
||
| KSD90 |
|
|
|
||
| KSD110 |
|
|
|
||
| KSD140 |
|
|
|

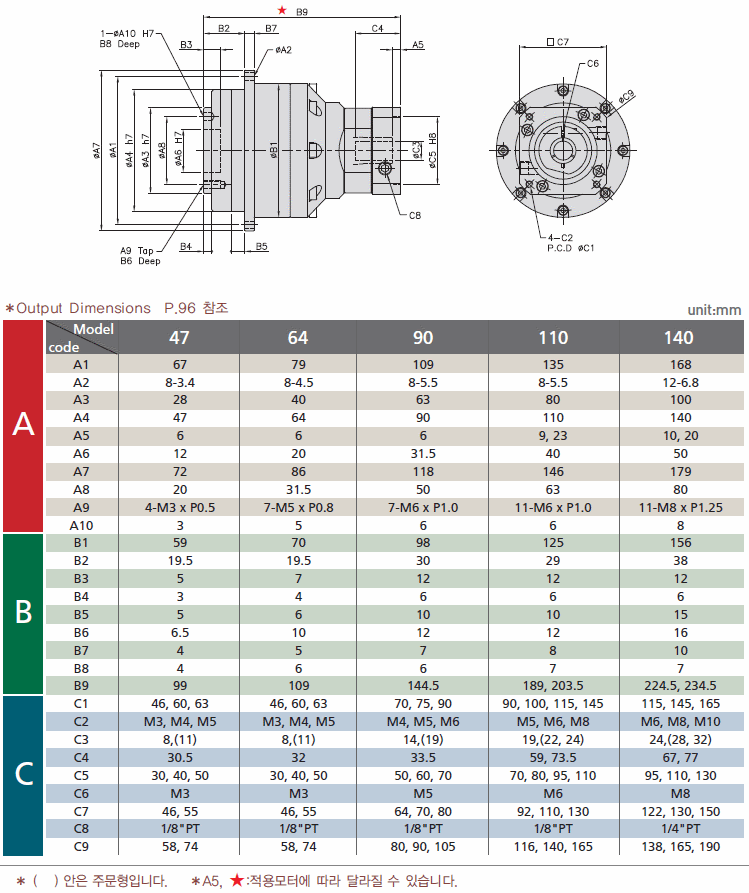

2. KSD 시리즈 2단 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
1단 |
KSD47 |
|
|
|
|
| KSD64 |
|
|
|
||
| KSD90 |
|
|
|
||
| KSD110 |
|
|
|
||
| KSD140 |
|
|
|

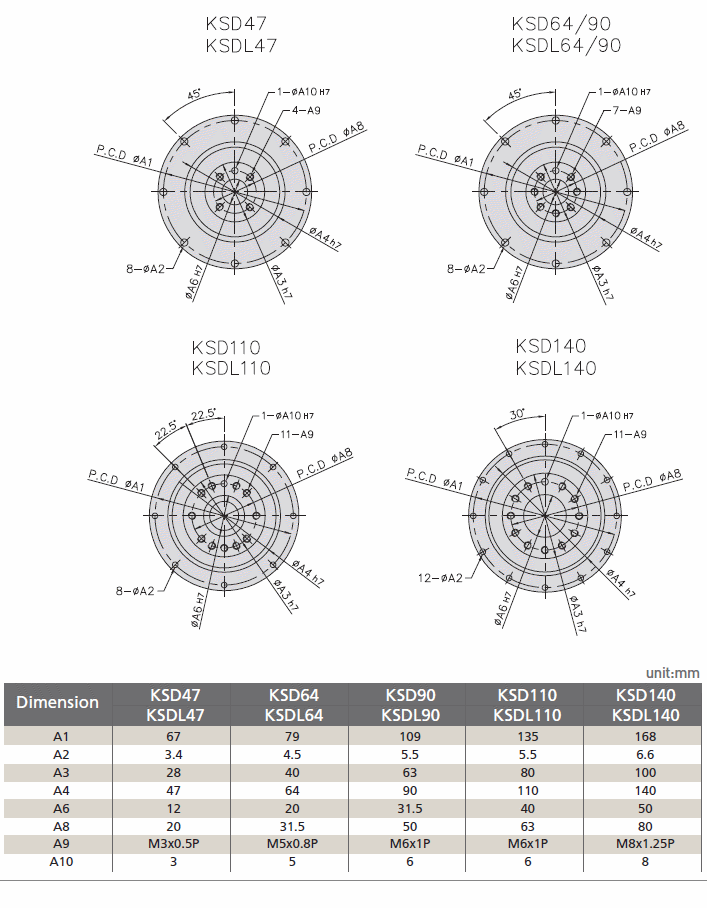

3. KSD 시리즈 출력측 DIMENSIONS
