서보모터용 감속기 KSEL120 시리즈 외형도 및 도면

이 부분은 iframe 대응의 브라우저로 봐 주세요.

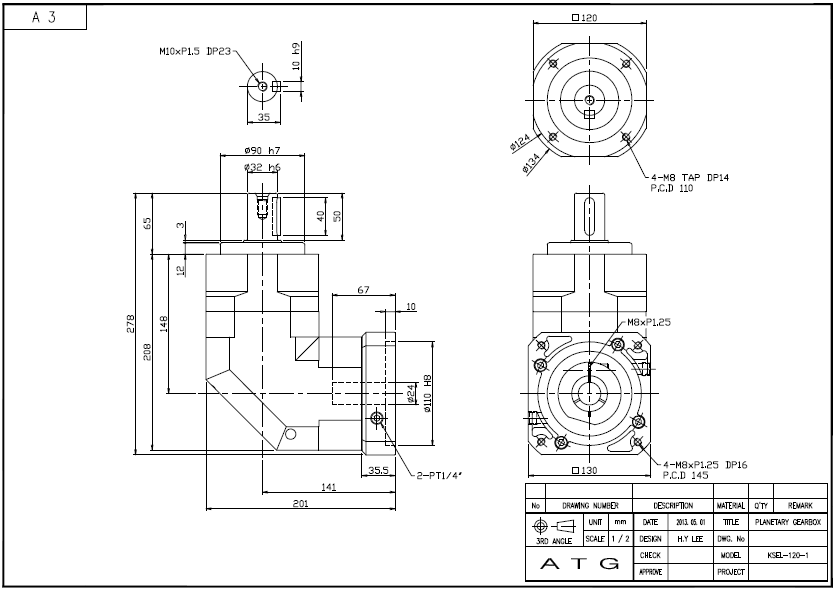

1. KSEL120 시리즈 1단 감속기 외형도.

KSEL120 시리즈 1단 감속기 외형도.

KSEL120 시리즈 외형도 및 카다로그(KSEL120-(감속비율)-P1

감속기모델명: KSEL120-003-P1, KSEL120-004-P1, KSEL120-005-P1, KSEL120-006-P1, KSEL120-007-P1, KSEL120-008-P1, KSEL120-009-P1, KSEL120-010-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSEL 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B
MR-J3 시리즈	HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B
MR-J2S 시리즈	HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

KSEL 시리즈 1단 감속기 SPEC.

KSEL 감속기 1단 SPEC.

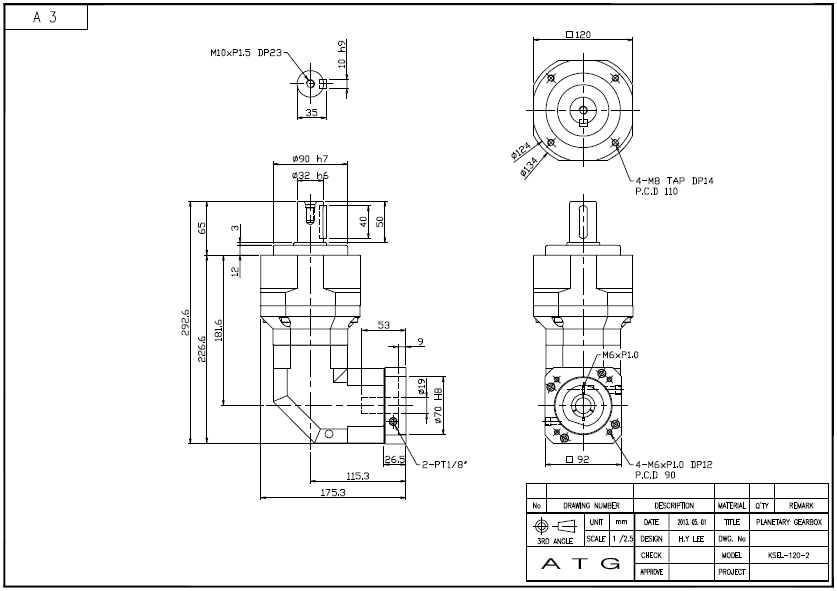

2. KSEL120 시리즈 2단 감속기 외형도.

KSEL120 시리즈 외형도 및 카다로그(KSEL120-(감속비율)-P1

감속기모델명: KSEL120-015-P1, KSEL120-020-P1, KSEL120-025-P1, KSEL120-030-P1, KSEL120-035-P1, KSEL120-040-P1, KSEL120-050-P1,
KSEL120-060-P1, KSEL120-070-P1, KSEL120-080-P1, KSEL120-090-P1, KSEL120-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSEL 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-KR73, HG-KR73B, HG-MR73, HG-MR73B, HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B
MR-J3 시리즈	HF-KP73, HF-KP73B, HF-MP73, HF-MP73B, HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B
MR-J2S 시리즈	HC-KFS73, HC-KFS73B, HC-MFS73, HC-MFS73B, HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

KSEL 시리즈 2단 감속기 SPEC.

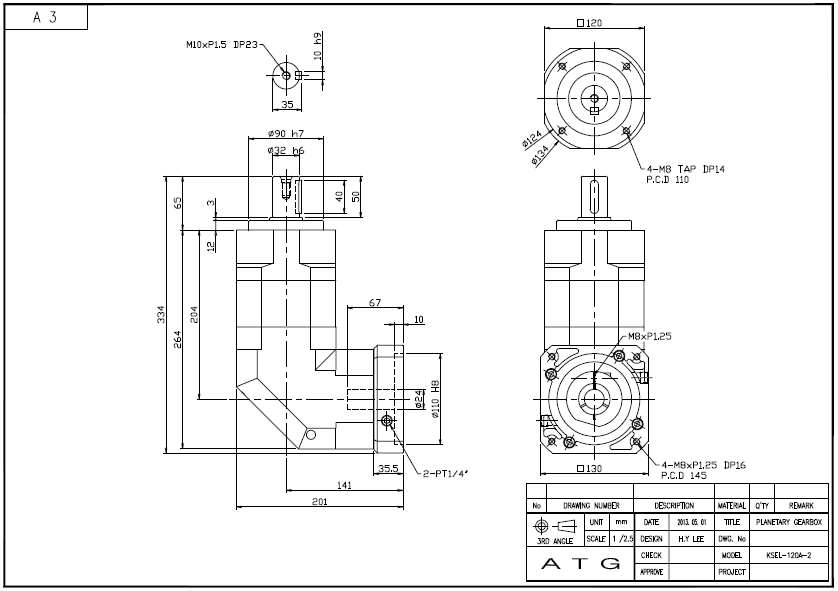

3. KSEL120A 시리즈 2단 감속기 외형도.

PGX120S-H 시리즈 외형도 및 카다로그(KSEL120A-(감속비율)-P1

감속기모델명: KSEL120A-015-P1, KSEL120A-020-P1, KSEL120A-025-P1, KSEL120A-030-P1, KSEL120A-035-P1, KSEL120A-040-P1, KSEL120A-050-P1,
KSEL120A-060-P1, KSEL120A-070-P1, KSEL120A-080-P1, KSEL120A-090-P1, KSEL120A-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSEL 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B
MR-J3 시리즈	HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B
MR-J2S 시리즈	HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

KSEL 시리즈 2단A 감속기 SPEC.
