서보모터용 감속기 KSEL62 시리즈 외형도 및 도면

이 부분은 iframe 대응의 브라우저로 봐 주세요.

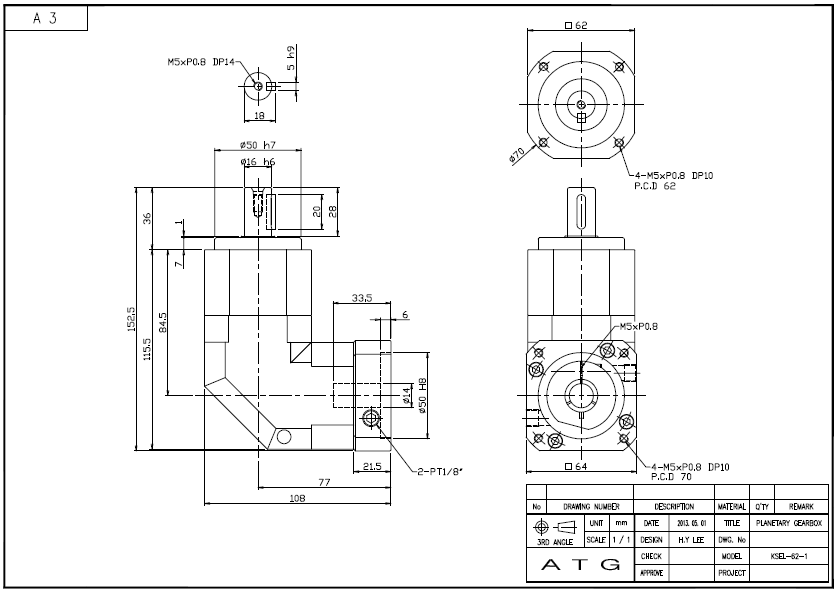

1. KSEL62 시리즈 1단 감속기 외형도.

KSEL62 시리즈 1단 감속기 외형도.

KSEL62 시리즈 외형도 및 카다로그(KSEL62-(감속비율)-P1)

감속기모델명: KSEL62-003-P1, KSEL62-004-P1, KSEL62-005-P1, KSEL62-006-P1, KSEL62-007-P1, KSEL62-008-P1, KSEL62-009-P1, KSEL62-010-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSEL 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-KR23, HG-KR23B, HG-MR23, HG-MR23B, HG-KR43, HG-KR43B, HG-MR43, HG-MR43B
MR-J3 시리즈	HF-KP23, HF-KP23B, HF-MP23, HF-MP23B, HF-KP43, HF-KP43B, HF-MP43, HF-MP43B
MR-J2S 시리즈	HC-KFS23, HC-KFS23B, HC-MFS23, HC-MFS23B, HC-KFS43, HC-KFS43B, HC-MFS43, HC-MFS43B

KSEL 시리즈 1단 감속기 SPEC.

KSEL 감속기 1단 SPEC.

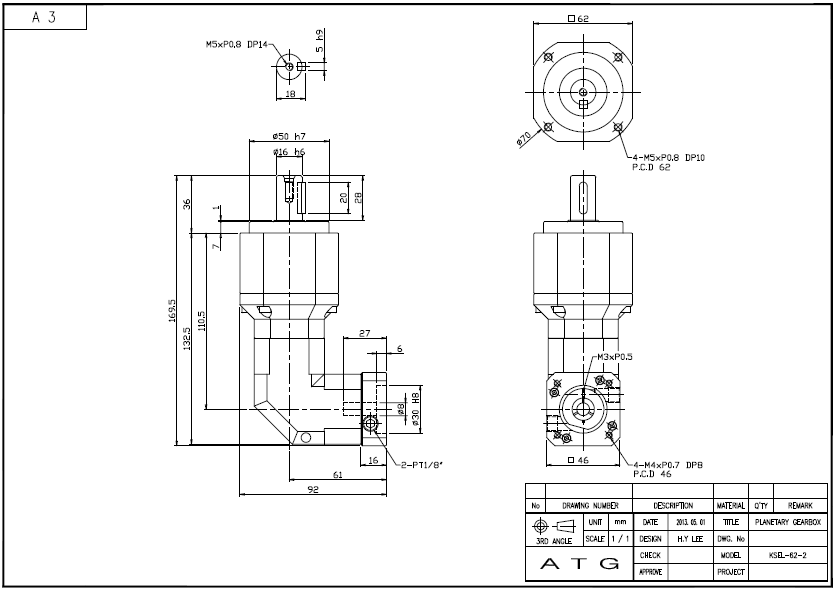

2. KSEL62 시리즈 2단 감속기 외형도.

KSEL62 시리즈 외형도 및 카다로그(KSEL62-(감속비율)-P1)

감속기모델명: KSEL62-015-P1, KSEL62-020-P1, KSEL62-025-P1, KSEL62-030-P1, KSEL62-035-P1, KSEL62-040-P1, KSEL62-050-P1,
KSEL62-060-P1, KSEL62-070-P1, KSEL62-080-P1, KSEL62-090-P1, KSEL62-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSEL 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-KR053, HG-KR13, HG-MR053, HG-MR13, HG-KR053B, HG-KR13B, HG-MR053B, HG-MR13B HG-KR23, HG-KR23B, HG-MR23, HG-MR23B, HG-KR43, HG-KR43B, HG-MR43, HG-MR43B
MR-J3 시리즈	HF-KP053, HF-KP13, HF-MP053, HF-MP13, HF-KP053B, HF-KP13B, HF-MP053B, HF-MP13B HF-KP23, HF-KP23B, HF-MP23, HF-MP23B, HF-KP43, HF-KP43B, HF-MP43, HF-MP43B
MR-J2S 시리즈	HC-KFS053, HC-KFS13, HC-MFS053, HC-MFS13, HC-KFS053B, HC-KFS13B, HC-MFS053B, HC-MFS13B HC-KFS23, HC-KFS23B, HC-MFS23, HC-MFS23B, HC-KFS43, HC-KFS43B, HC-MFS43, HC-MFS43B

KSEL 시리즈 2단 감속기 SPEC.

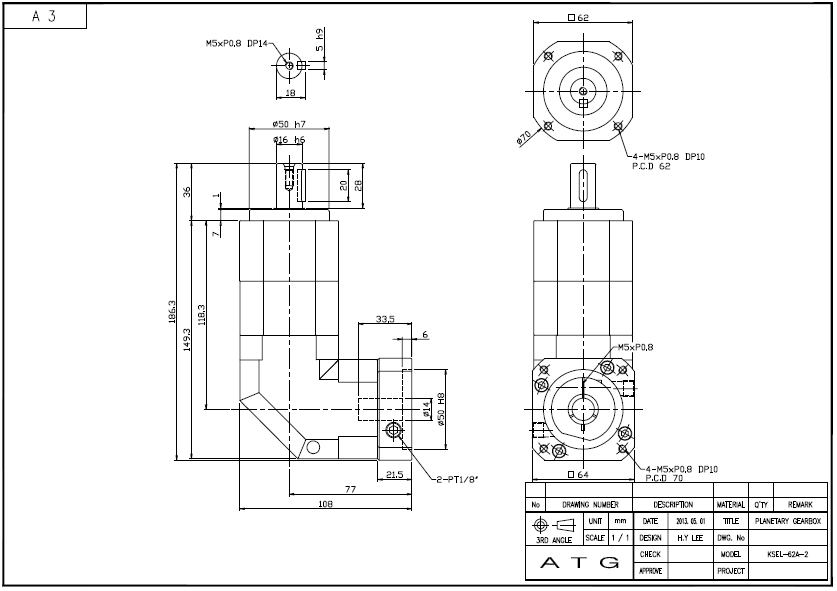

3. KSEL62-A 시리즈 2단 감속기 외형도.

PGX62S-H 시리즈 외형도 및 카다로그(KSEL62A-(감속비율)-P1)

감속기모델명: KSEL62A-015-P1, KSEL62A-020-P1, KSEL62A-025-P1, KSEL62A-030-P1, KSEL62A-035-P1, KSEL62A-040-P1, KSEL62A-050-P1,
KSEL62A-060-P1, KSEL62A-070-P1, KSEL62A-080-P1, KSEL62A-090-P1, KSEL62A-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSEL 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-KR23, HG-KR23B, HG-MR23, HG-MR23B, HG-KR43, HG-KR43B, HG-MR43, HG-MR43B
MR-J3 시리즈	HF-KP23, HF-KP23B, HF-MP23, HF-MP23B, HF-KP43, HF-KP43B, HF-MP43, HF-MP43B
MR-J2S 시리즈	HC-KFS23, HC-KFS23B, HC-MFS23, HC-MFS23B, HC-KFS43, HC-KFS43B, HC-MFS43, HC-MFS43B

KSEL62-A 시리즈 2단 감속기 SPEC.
