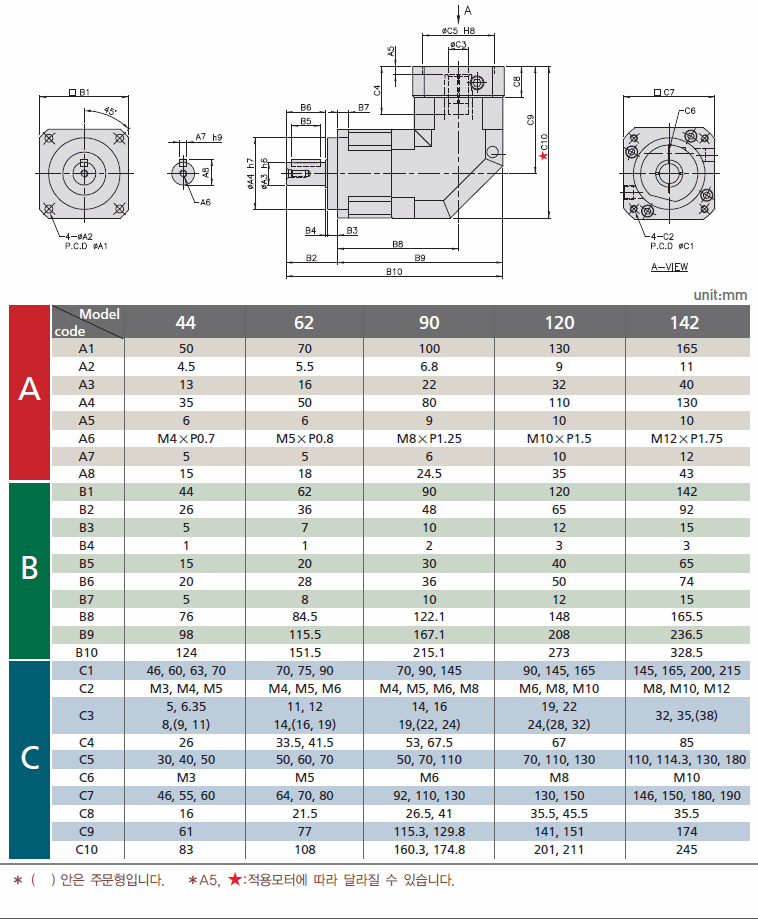

1. PBL-H 시리즈 1단 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
1단 |
PBL44-H |
|
|
|
|
|
PBL62-H |
|
|
|
||
|
PBL90-H |
|
|
|
||
|
PBL120-H |
|
|
|
||
|
PBL142-H |
|
|
|
||
| PBL180-H |
|
|
|
||
| PBL220-H |
|
|
|

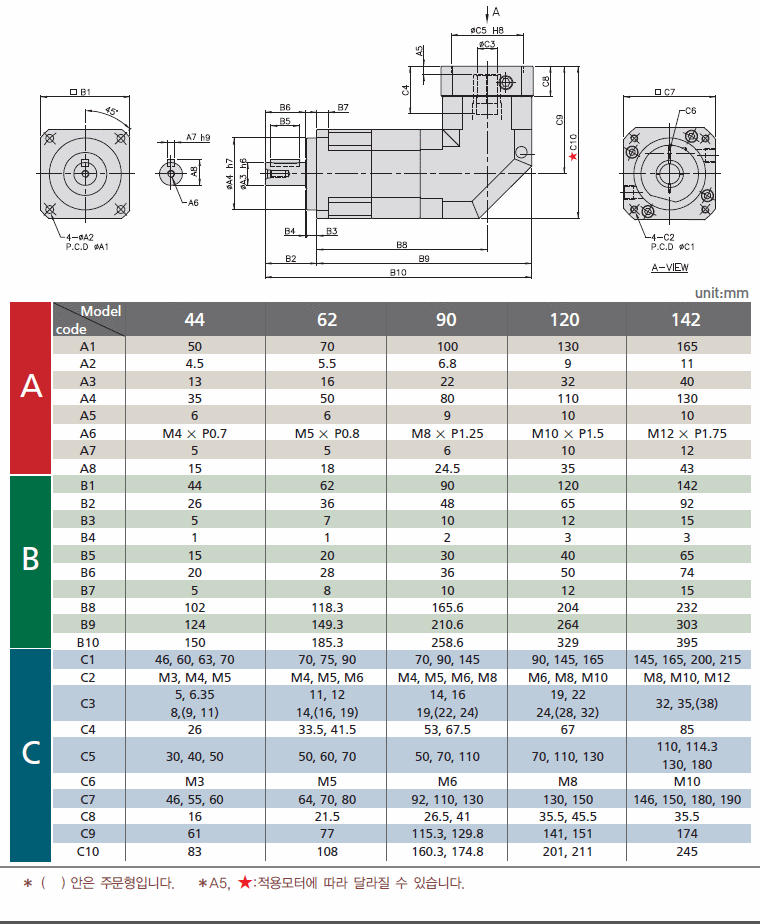

2. PBL-H 시리즈 2단 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
2단 |
PBL44-H |
|
|
|
|
|
PBL62-H |
|
|
|
||
|
PBL90-H |
|
|
|
||
|
PBL120-H |
|
|
|
||
|
PBL142-H |
|
|
|
||
| PBL180-H |
|
|
|
||
| PBL220-H |
|
|
|

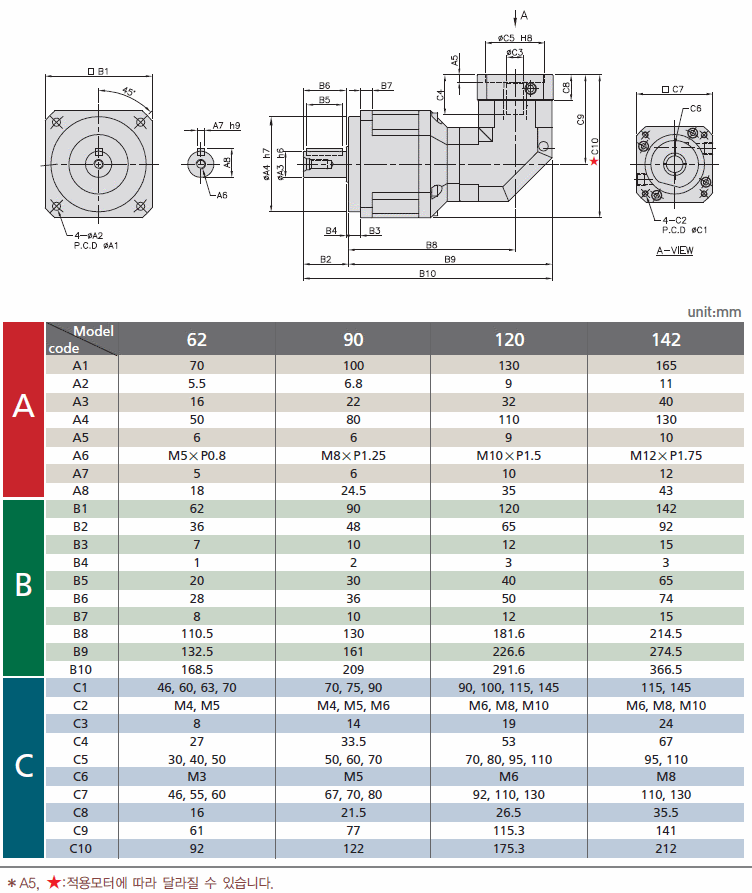

3. PBL-H 시리즈 2단(S) 감속기 외형도.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
비 고 |
|
2단S |
PBL62S-H |
|
|
|
|
|
PBL90S-H |
|
|
|
||
|
PBL120S-H |
|
|
|
||
|
PBL142S-H |
|
|
|
||
|
PBL180S-H |
|
|
|
||
|
PBL220S-H |
|
|
|
