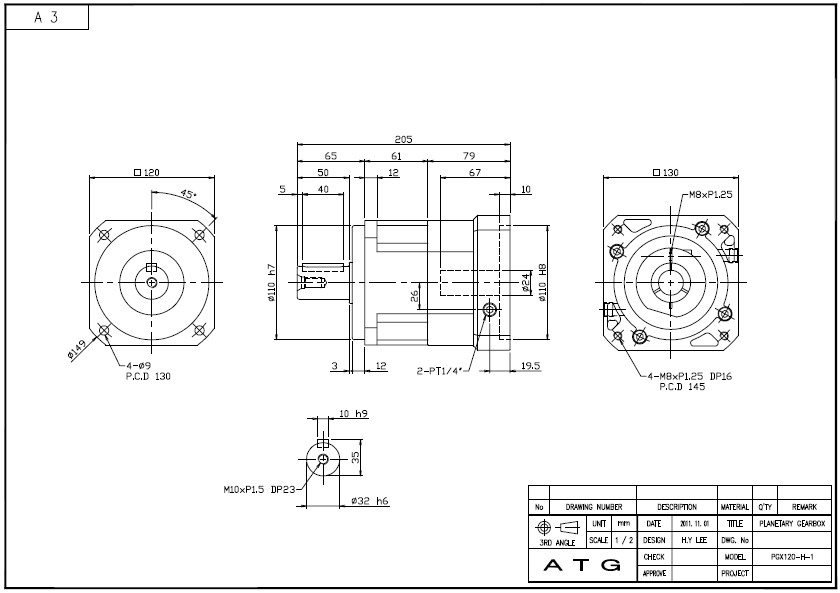

1. PGX120-H 시리즈 1단 감속기 외형도.

PGX120-H 시리즈 1단 감속기 외형도.

PGX120-H 시리즈 외형도 및 카다로그(PGX120-H-(감속비율)

감속기모델명:  PGX120-H-003, PGX120-H-004, PGX120-H-005, PGX120-H-006, PGX120-H-007, PGX120-H-008, PGX120-H-009, PGX120-H-010

1. PDF

2. DWG(2D)

3. STP(3D)

4. PGX-H 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

 HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B

MR-J3 시리즈

 HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B

MR-J2S 시리즈

 HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

    PGX-H 시리즈 1단 감속기 SPEC.

PGX-H 감속기 1단 SPEC.

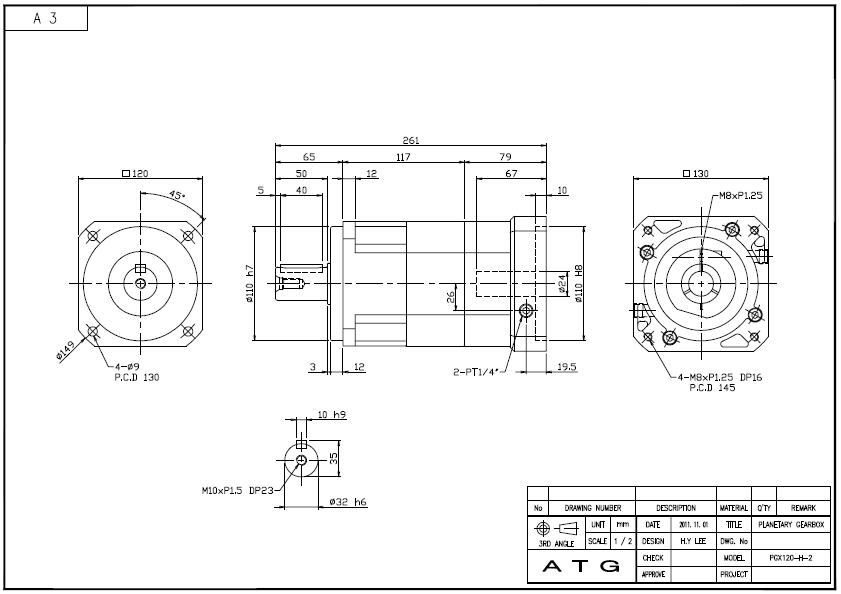

    2. PGX120-H 시리즈 2단 감속기 외형도.
PGX120-H 시리즈 2단 감속기 외형도.

PGX120-H 시리즈 외형도 및 카다로그(PGX120-H-(감속비율)

감속기모델명:  PGX120-H-015, PGX120-H-020, PGX120-H-025, PGX120-H-030, PGX120-H-035, PGX120-H-040, PGX120-H-050, PGX120-H-060,                      PGX120-H-070, PGX120-H-080, PGX120-H-090, PGX120-H-100

1. PDF

2. DWG(2D)

3. STP(3D)

4. PGX-H 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

 HG-KR73, HG-KR73B, HG-MR73, HG-MR73B, HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B

MR-J3 시리즈

 HF-KP73, HF-KP73B, HF-MP73, HF-MP73B, HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B

MR-J2S 시리즈

 HC-KFS73, HC-KFS73B, HC-MFS73, HC-MFS73B, HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

    PGX-H 시리즈 1단 감속기 SPEC.
PGX-H 감속기 2단 SPEC.

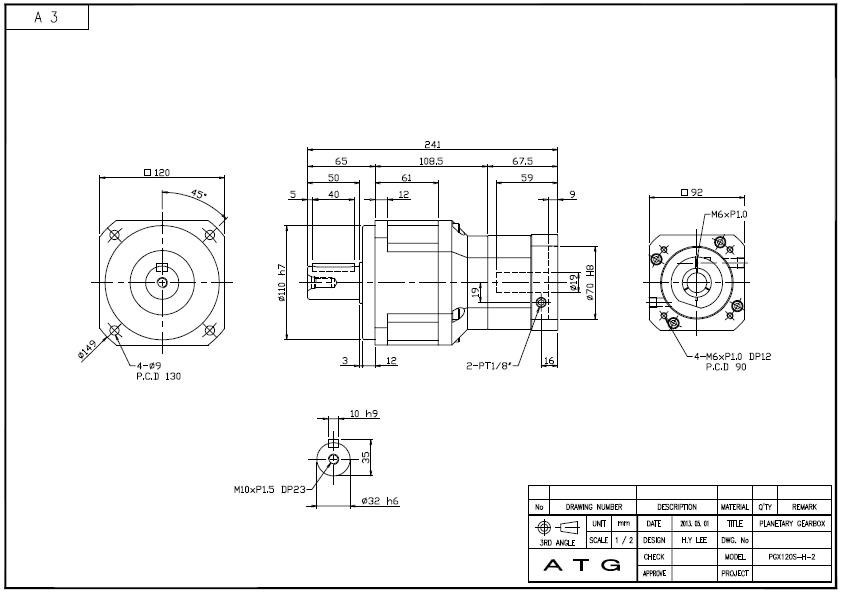

    3. PGX120S-H 시리즈 2단 감속기 외형도.
PGX120-H 시리즈 2단 감속기 외형도.

PGX120S-H 시리즈 외형도 및 카다로그(PGX120S-H-(감속비율)

감속기모델명:  PGX120S-H-015, PGX120S-H-020, PGX120S-H-025, PGX120S-H-030, PGX120S-H-035, PGX120S-H-040, PGX120S-H-050,
                     PGX120S-H-060, PGX120S-H-070, PGX120S-H-080, PGX120S-H-090, PGX120S-H-100

1. PDF

2. DWG(2D)

3. STP(3D)

4. PGX-H 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

 HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B

MR-J3 시리즈

 HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B

MR-J2S 시리즈

 HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

    PGX-H 시리즈 1단 감속기 SPEC.
PGX-H 감속기 2단 SPEC.
